Настройки

Настройки устройства доступны через встроенный сенсорный экран. Здесь вы можете выполнить базовую настройку и калибровку без подключения к личному кабинету.

Доступные разделы

Калибровка датчиков

Точная настройка лазерных датчиков и весового датчика для корректных измерений.

Сетевое подключение

Настройка проводного (Ethernet) и беспроводного (Wi-Fi) подключения к сети.

Привязка к кабинету

Подключение устройства к личному кабинету для удалённого управления.

Обновление через USB

Обновление ПО через USB-флешку, установленную в головной модуль устройства Инфоскан.

Вид с камеры

Настройка отображения изображения с подключённых USB-веб-камер.

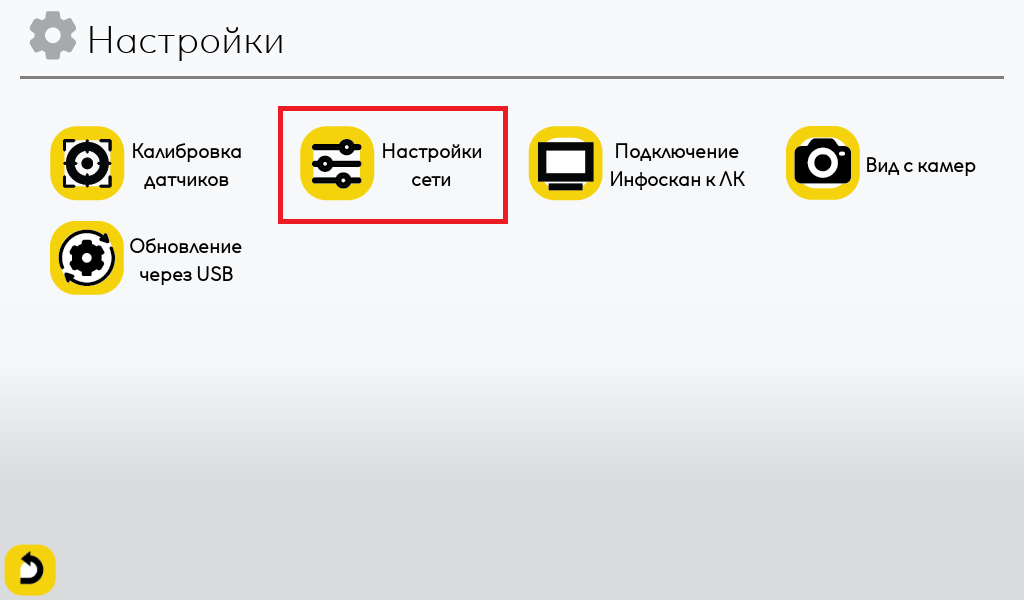

Основное меню настроек устройства

Как войти в настройки

Для доступа к меню настроек выполните простую последовательность действий:

1. На главном экране нажмите на шестерёнку в правом верхнем углу.
2. Введите ПИН-код для подтверждения доступа.
3. Выберите нужный раздел из меню настроек.

Кнопка входа в настройки (шестерёнка)

Окно ввода ПИН-кода

Проводное подключение

Проводное подключение через Ethernet-кабель обеспечивает максимальную стабильность и скорость передачи данных. Идеально подходит для стационарных установок в складских помещениях.

1. Активируйте кабельный интерфейс

   Переключатель в верхней части экрана включает или отключает проводное подключение.

2. Выберите протокол

   IPv4 — стандартный протокол для большинства сетей. IPv6 — расширенный протокол для сетей нового поколения.

3. Настройте адресацию

   DHCP — параметры назначаются автоматически. Static — ручной ввод IP-адреса, маски, шлюза и DNS.

4. Проверьте результат

   После подключения отображаются IP-адрес устройства и шлюз.

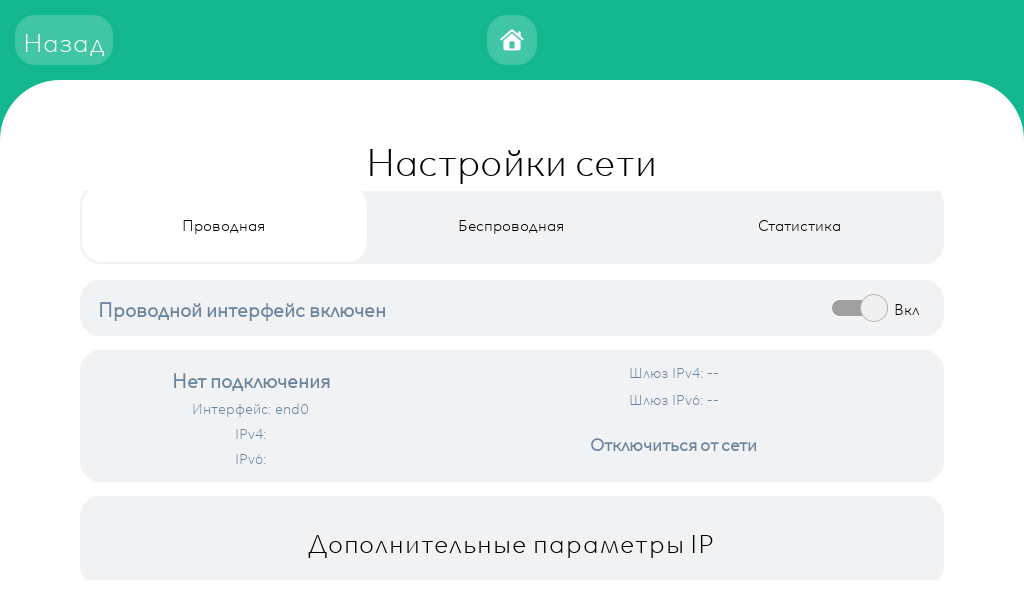

Настройка проводного подключения

Беспроводное подключение

Беспроводное подключение через Wi-Fi обеспечивает гибкость размещения устройства без привязки к сетевому кабелю. Подходит для мобильных или временных установок.

1. Включите Wi-Fi

   Активируйте беспроводной интерфейс — устройство автоматически начнёт поиск доступных сетей.

2. Выберите сеть

   Выберите нужную сеть из списка доступных или добавьте сеть вручную, указав имя (SSID).

3. Введите пароль

   Укажите ключ доступа для подключения к выбранной Wi-Fi сети.

4. Настройте адресацию

   Выберите протокол (IPv4 / IPv6) и режим (DHCP / Static). При ручном режиме укажите IP, маску, шлюз и DNS.

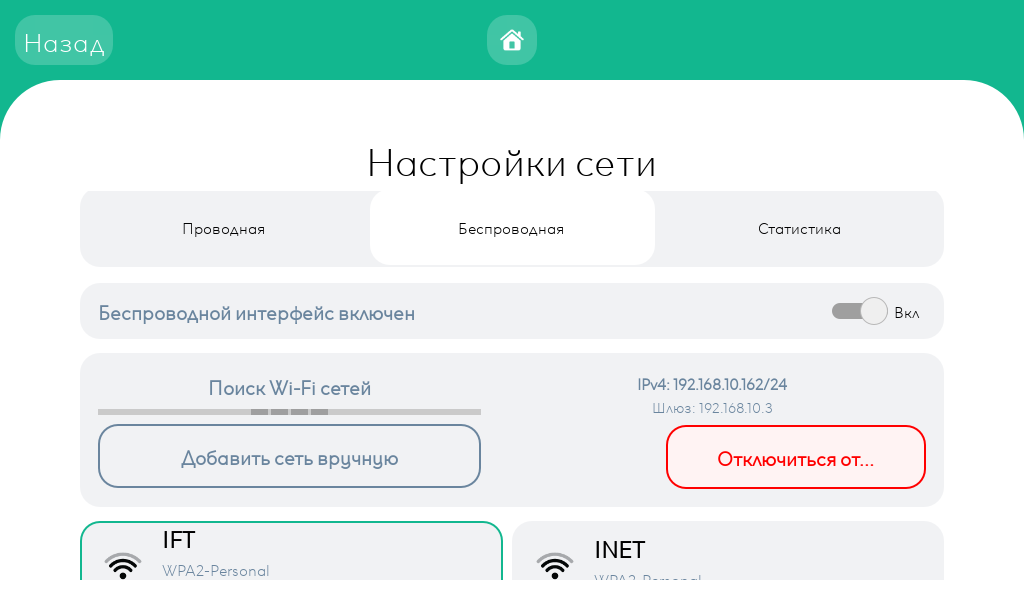

Настройка беспроводного подключения

Типы защиты Wi-Fi сетей

При подключении к беспроводной сети устройство автоматически определяет тип защиты. Поддерживаются следующие типы:

Статусы баннера

Баннер в верхней части главного экрана отображает результат последнего измерения.

Успешное измерение

Измерение с ошибкой

История измерений — это журнал всех успешно проведённых измерений, который хранится на самом устройстве. Каждая запись содержит параметры посылки: длину, ширину, высоту, вес, объём и точную дату измерения.

Каждая строка таблицы — это одно успешно проведённое измерение:

Устройство Инфоскан позволяет сохранять историю измерений на USB-накопитель. Поддерживаемые форматы:

Пошаговая инструкция

1

Нажмите «Сохранить»

На экране истории нажмите кнопку «Сохранить» в верхней части экрана.

2

Выберите формат файла

Внизу окна в поле «Сохранить тип как» выберите *.CSV или *.XLSX.

3

Укажите путь сохранения

Перейдите в нужную папку на USB-флешке. Имя файла по умолчанию — history_data.

4

Нажмите «Сохранить»

Файл будет записан на накопитель. После этого его можно открыть на компьютере.

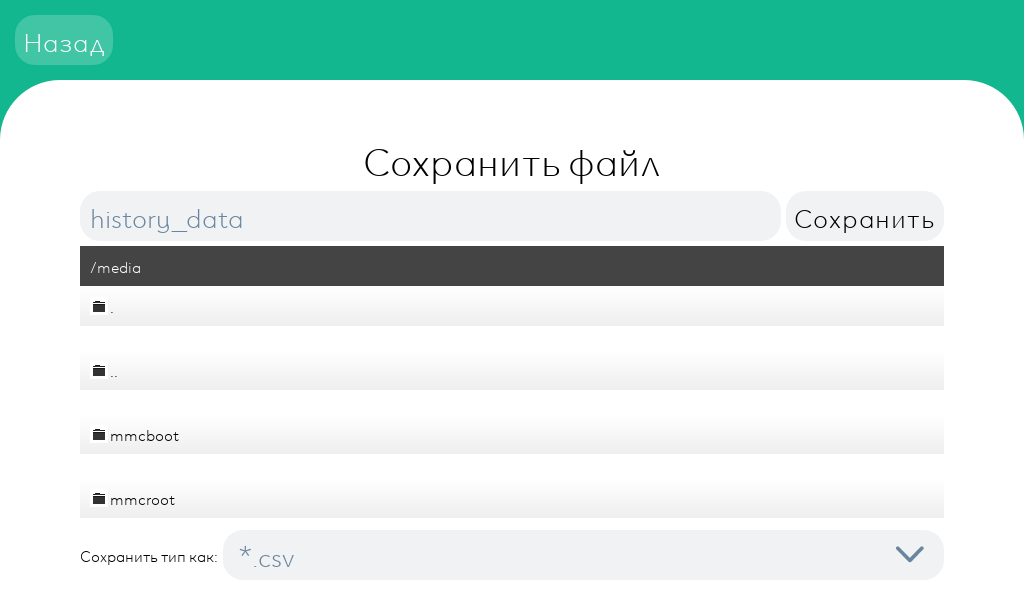

Диалог сохранения файла истории на USB-накопитель

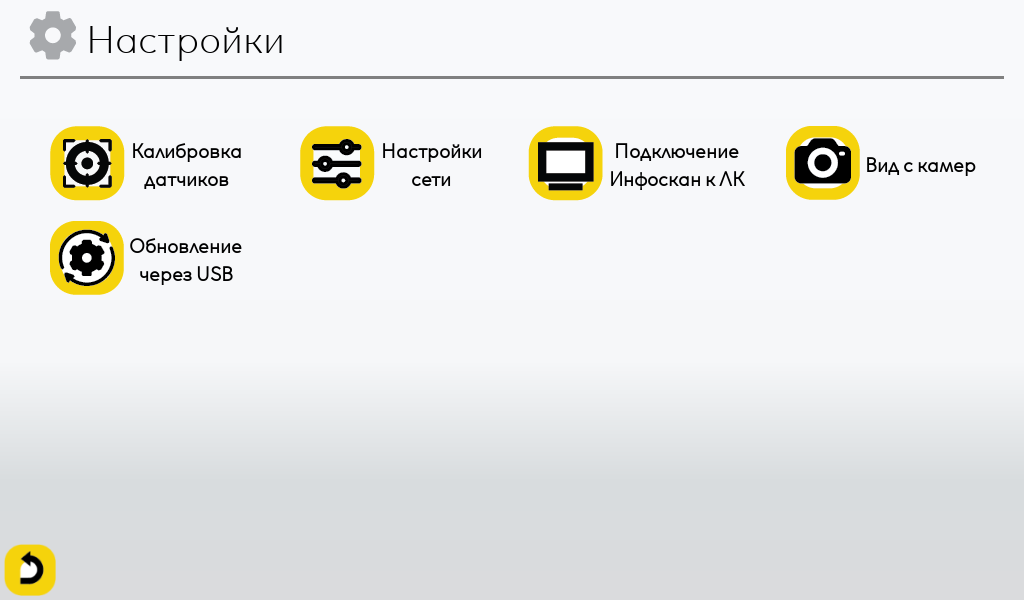

Меню настроек

Часть настроек доступна непосредственно на самом устройстве:

• Калибровка лазерных датчиков и датчика веса
• Настройка сетевого подключения
• Привязка устройства к личному кабинету
• Обновление прошивки (только при наличии microSD-карты с файлом прошивки)
• Вид с подключенных вебкамер

Меню настроек

Калибровка весового датчика

Калибровка — это процесс точной настройки измерительных датчиков устройства. Без регулярной калибровки весовые показания могут быть некорректными, что напрямую влияет на точность измерения массы посылок. Рекомендуется проводить калибровку при первом запуске устройства, после любых физических перемещений или транспортировки, а также периодически — не реже одного раза в три месяца.

После обнуления перейдите в меню настроек и выберите раздел «Калибровка датчиков». Положите на платформу гиру известной массы (от 20 до 40 кг), введите её точный вес в граммах в поле ввода и нажмите кнопку «Откалибровать».

Шаг 1 из 4

Шаг 2 из 4

Шаг 3 из 4

Шаг 4 из 4

Калибровка лазерных датчиков (ЛД)

Калибровка лазерных датчиков обеспечивает точное определение габаритов посылок. Рекомендуется выполнять при первом запуске, после транспортировки, а также при отклонении результатов измерений.

Порядок действий

1. Установить калибровочный кубик (20×20×20 мм) в угол устройства.
2. На главном экране слева нажать синюю кнопку «Калибровка веса» — данные массы сбросятся на 0.
3. Для перехода в меню настроек на главном экране нажать на шестерёнку и ввести стандартный пароль 1234.
4. Выбрать пункт «Калибровка датчиков».
5. В разделе «Калибровка ЛД» (справа) нажать «Включить ЛД».
6. Убедиться, что каждый из лучей лазера попадает на грани кубика — в идеале прямо в центр. Если лазеры сбиты, проведите механическую калибровку (раздел ниже).
7. Нажать кнопку «Выключить ЛД».
8. В разделе «Калибровка ЛД» (справа) установить значения 20 / 20 / 20 и нажать «Откалибровать».
9. При успешной калибровке появится сообщение «Лазерные датчики откалиброваны!».

Правильно установленный калибровочный кубик при включённом параметре «Включить ЛД»

Наглядный пример калибровки

На фотографиях ниже показан процесс калибровки лазерных датчиков пошагово:

Шаг 1 из 4

Шаг 2 из 4

Шаг 3 из 4

Шаг 4 из 4

Механическая калибровка лазерных датчиков

Устройство, оборудованное лазерными датчиками, следует проверить на правильность калибровки лазерных лучей. Для этого в угол устройства установите калибровочный кубик (20×20×20 мм), далее в меню «Калибровка ЛД» выберите пункт «Включить ЛД». Все 3 лазера должны включиться, лучи каждого лазерного датчика должны быть направлены в центры граней калибровочного кубика.

Для регулировки направления луча используйте специальные регулировочные винты, находящиеся сверху, снизу и по бокам датчика. Регулировка осуществляется шестигранным Г-образным ключом Н 1.5. Лазер будет двигаться в сторону того винта, который закручивают по часовой стрелке. Предварительно ослабьте противоположный винт, выкрутив его на пару оборотов против часовой стрелки.

Система калибровки направления изнутри: расположение калибровочных винтов и внутреннего корпуса датчика

Подключение к личному кабинету

Подключение устройства Инфоскан осуществляется только к личному кабинету Инлокер.

Зачем подключать к личному кабинету

История измерений

Полный доступ ко всей истории взвешиваний и измерений габаритов.

Настройка нескольких устройств

Управление конфигурацией сразу нескольких устройств из одного места.

Сбор статистики

Аналитика по объёмам обработки, количеству посылок и другим метрикам.

Удалённое обновление ПО

Обновление прошивки устройств без необходимости физического доступа.

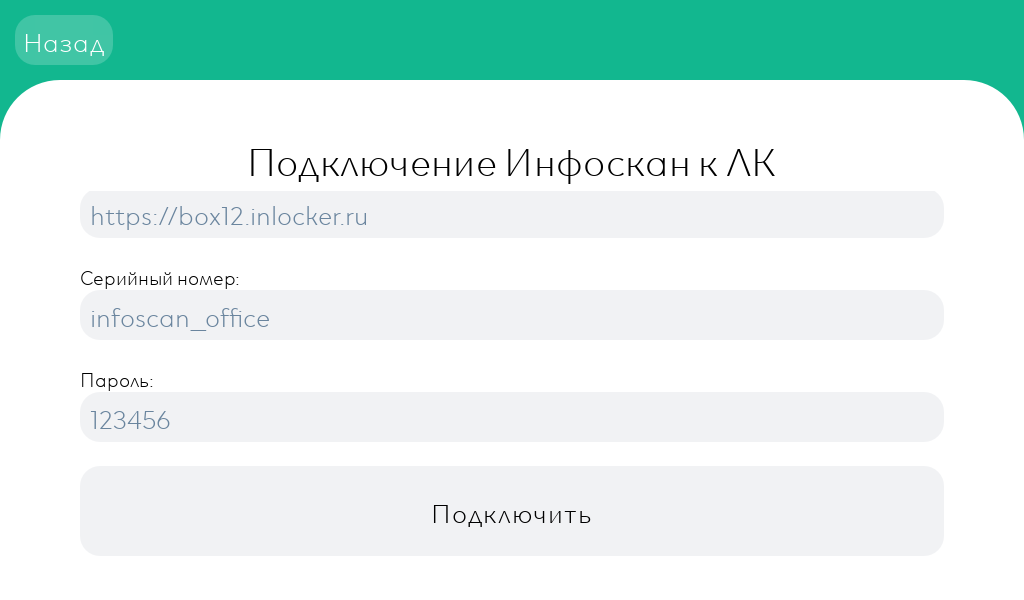

Подключение устройства к личному кабинету Инлокер

Параметры подключения

Для подключения к личному кабинету укажите следующие данные:

Вид с камеры

После подключения USB-веб-камеры и включения параметра «Отображение видео потока» в настройках фотофиксации, на главном экране устройства появляется окно с трансляцией в реальном времени.

Видеопоток с подключённой USB-веб-камеры на главном экране устройства

Для обновления программного обеспечения устройства Инфоскан потребуется USB-накопитель (флешка) с файлом прошивки.

После нажатия кнопки «Обновление ПО» в меню настроек устройства откроется экран с запросом на установку USB-накопителя.

1

Запрос флешки

На экране появляется сообщение «Вставьте USB-накопитель с обновлением». Вставьте флешку в любой свободный USB-порт.

2

Установка обновления

После распознавания флешки начнётся процесс установки. На экране отобразится «Установка обновлений... Не выключайте питание!»

3

Перезагрузка

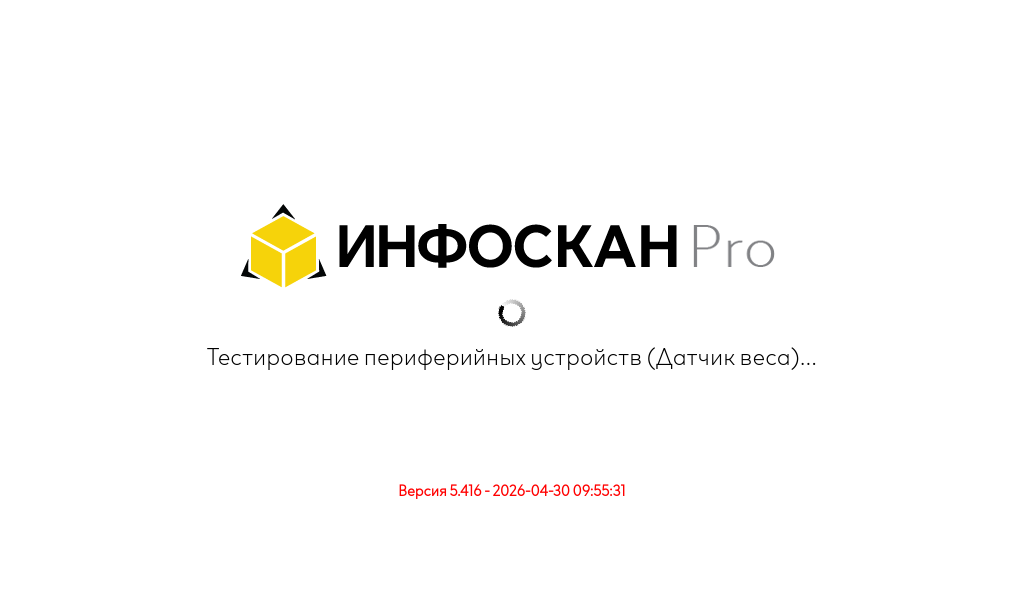

После завершения установки устройство автоматически перезагрузится. Новая версия ПО будет отображена на экране загрузки.

Экран запроса USB-накопителя с обновлением

Процесс установки обновления — не выключайте питание!

Длительность обновления

от 5 до 10 минут в зависимости от скорости флешки и объёма обновления.

Не отключайте питание!

Прерывание процесса может повредить прошивку устройства.

Авторизация ЛК

Раздел «Основные» в личном кабинете устройства

Обзор раздела

Раздел «Основные» содержит базовые параметры, определяющие поведение устройства: формат вывода результатов, режим работы, настройки безопасности и периферийных устройств.

Единицы измерения

Определяют формат отображения результатов измерений на главном экране устройства, в истории измерений и при передаче данных во внешние системы. Выбор единиц не влияет на точность — устройство всегда работает с внутренними стандартными единицами, а конвертация происходит при выводе.

Параметры работы

Настройки, определяющие режим функционирования устройства и язык интерфейса.

POST /api/gateway HTTP/1.1
Accept: application/json
Content-Type: application/json

{"apiButton": "start"}

Безопасность

Настройки доступа к меню настроек устройства непосредственно через сенсорный экран.

Периферийные устройства

Настройка подключения и работы внешних USB-устройств: веб-камер и сканеров штрихкодов.

POST /api/gateway HTTP/1.1
Content-Length: 25
Content-Type: application/json
Host: 192.168.10.162

{"PackageId":"213131231"}

HTTP/1.1 200 OK
Content-Type: application/json; charset=utf-8

{"ErrorCode":0,"ErrorText":"","result":true}

HTTP/1.1 200 OK
Content-Type: application/json; charset=utf-8

{"ErrorCode":1,"ErrorText":"Установите коробку","result":false}

HTTP/1.1 200 OK
Content-Type: application/json; charset=utf-8

{"ErrorCode":2,"ErrorText":"Ошибка измерений","result":false}

HTTP/1.1 200 OK
Content-Type: application/json; charset=utf-8

{"ErrorCode":5,"ErrorText":"Короб измерен","result":false}

Пороговые значения

Параметры, определяющие границы срабатывания автоматических функций устройства.

Раздел «Дополнительные» в личном кабинете устройства

Обзор раздела

Раздел «Дополнительные» содержит расширенные параметры, позволяющие настроить таймауты JavaScript-обработчиков, задержки между измерениями и толщину ограничителей для измерения объектов неправильной формы.

Таймауты и задержки

Параметры времени, определяющие задержки между операциями устройства. Позволяют настроить скорость обработки под конкретные задачи.

Толщина ограничителей (мм)

Параметры для настройки компенсации толщины пластиковых бегунков (ограничителей), которые используются при измерении объектов неправильной формы.

Настройте толщину ограничителя для каждого измерения:

Раздел «Текстовые статусы» в личном кабинете устройства

Обзор раздела

Раздел «Текстовые статусы» позволяет настроить текстовые сообщения, которые отображаются на сенсорном экране устройства во время различных этапов процесса измерения. Вы можете изменить текст сообщений на любой язык или адаптировать под терминологию вашей компании.

Доступные текстовые статусы

Настройте текст сообщений для каждого этапа работы устройства:

Раздел «Авторизация» в личном кабинете устройства

Обзор раздела

Раздел «Авторизация» позволяет настроить режим аутентификации пользователей, работающих с устройством Инфоскан. Авторизация необходима для контроля доступа — не все пользователи могут работать с устройством, а только те, кто имеет соответствующие права.

Режимы авторизации

Устройство поддерживает несколько режимов работы с аутентификацией пользователей:

Выключена

Авторизация отключена — устройство работает в штатном режиме

Устройство работает без ограничений. Любой пользователь может начать измерение без авторизации. Данные измерений записываются в базу без привязки к конкретному оператору. Режим по умолчанию.

Режим 1

Выборочный — авторизация или гостевой доступ

При включении устройства пользователю предлагается выбор: авторизоваться для работы с полной функциональностью и записью данных в базу, или войти как «Гость» для проведения измерений без отправки данных в базу. Удобно для тестирования или одноразовых измерений.

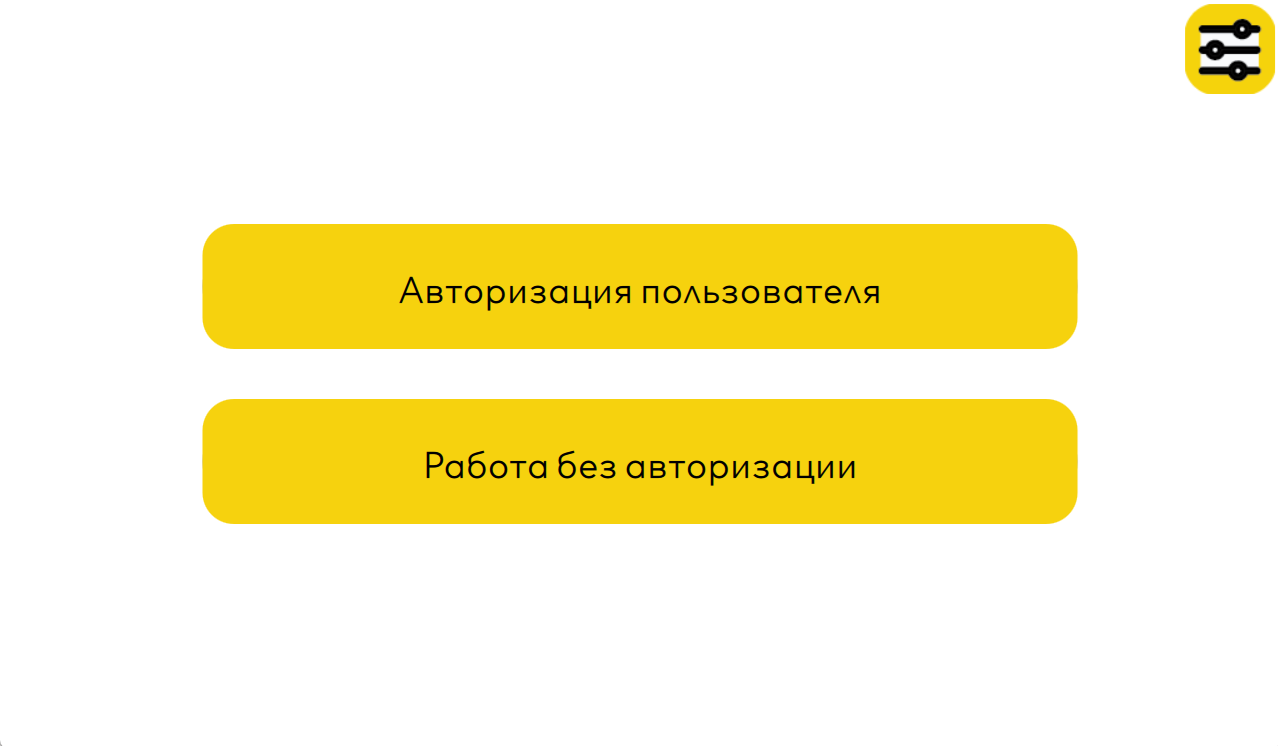

Экран выбора: авторизация или работа без авторизации

Режим 2

Обязательная авторизация

Для работы с устройством пользователь обязан пройти авторизацию. Без входа в систему начать измерение невозможно. Все результаты измерений привязываются к конкретному оператору. Рекомендуется для предприятий с высокими требованиями к аудиту и контролю.

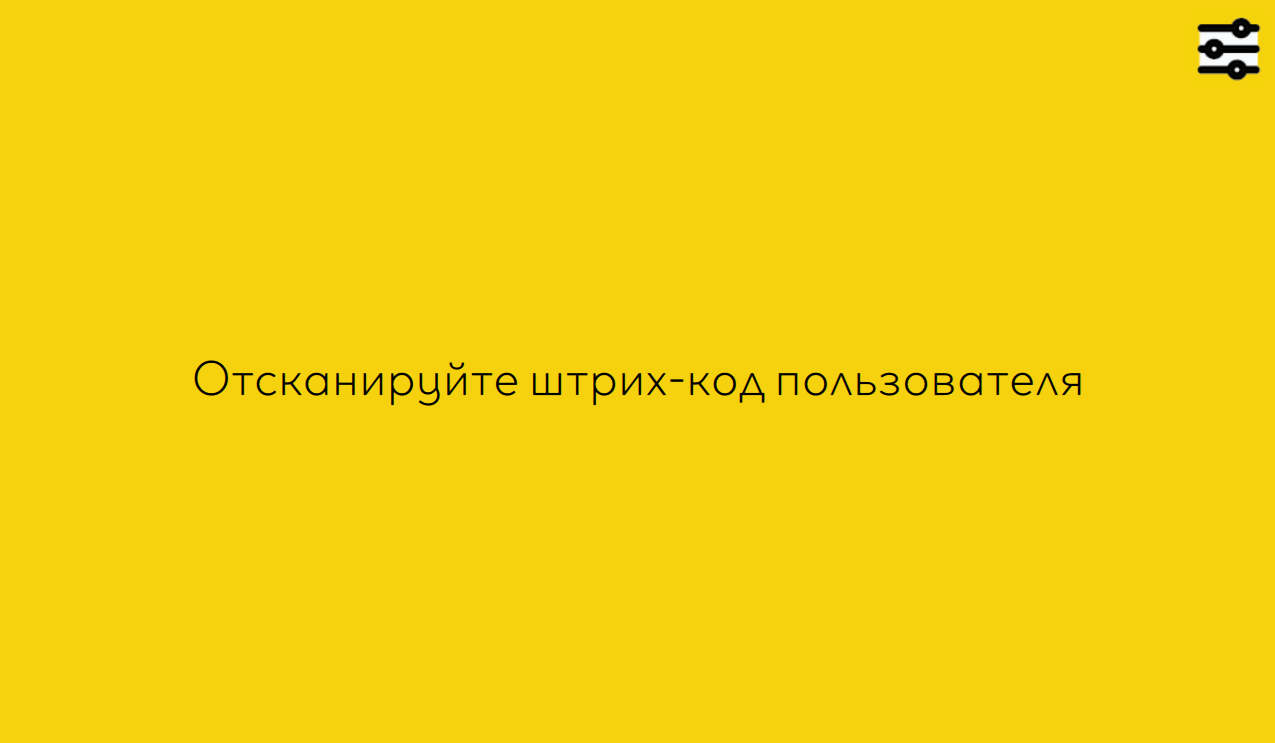

Экран обязательной авторизации

Режим 3

Мультиаккаунт — работа нескольких контрагентов

Режим предназначен для работы нескольких контрагентов (организаций, компаний, партнёров) на одном устройстве. Каждый контрагент авторизуется отдельно и видит только свои данные измерений. Позволяет централизованно использовать одно устройство для обработки посылок разных отправителей.

Важно: данный режим работает только при установленном интеграционном шаблоне js_script_auth_mode во вкладке «Алгоритмы».

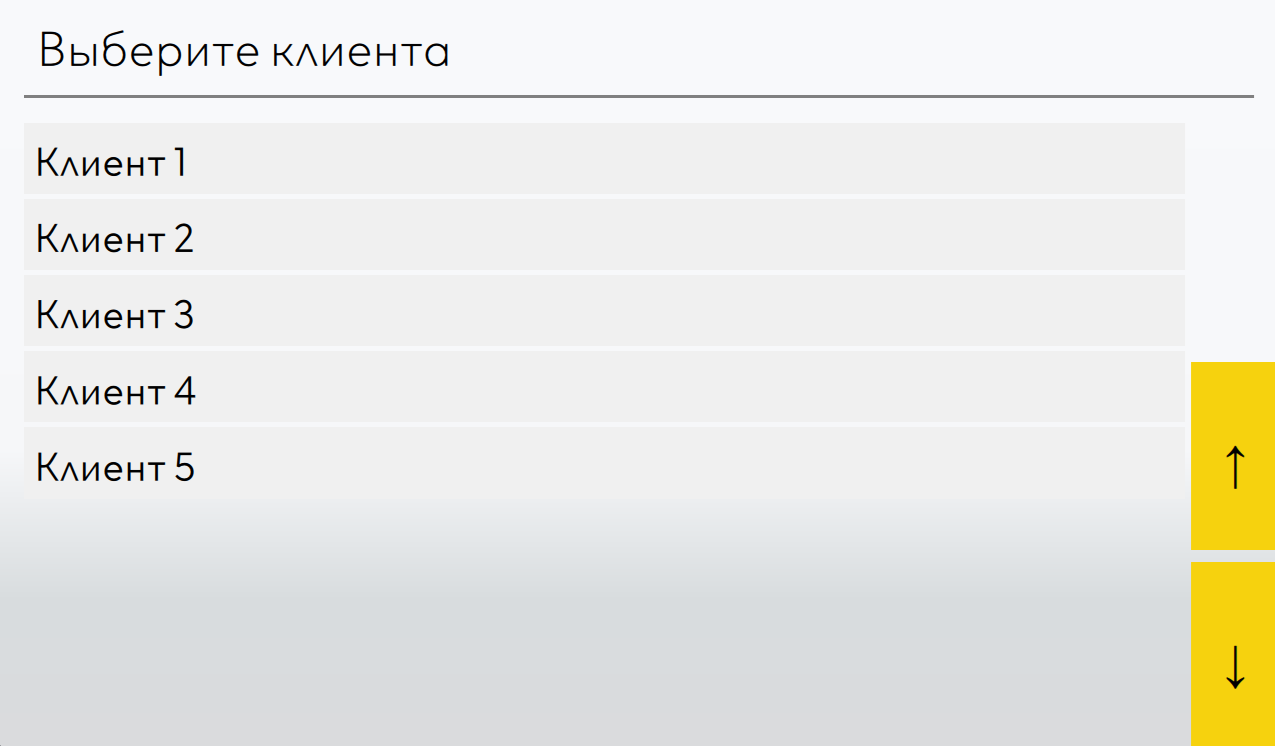

Экран выбора контрагента при авторизации

Раздел «One Way SSL» в личном кабинете устройства

Обзор раздела

Раздел «One Way SSL» позволяет настроить шифрование соединения между устройством Инфоскан и внешними серверами. Одностороннее SSL-шифрование (One Way SSL) обеспечивает проверку подлинности сервера и шифрование передаваемых данных.

Настройка SSL

Для включения SSL-шифрования выполните следующие шаги:

1. Выберите режим One Way SSL

   В выпадающем списке «One Way SSL» выберите нужный режим. По умолчанию SSL отключён.

2. Загрузите CA-сертификат

   Нажмите кнопку «Выбор файла» и загрузите сертификат центра сертификации в одном из форматов:

   • .crt — стандартный формат сертификата
   • .pem — Base64-кодированный сертификат
   • .cer — DER-формат сертификата
3. Сохраните настройки

   Нажмите кнопку сохранения (иконка дискеты) для применения изменений.

Текущее время на устройстве

Отображает текущую дату и время, установленные на устройстве Инфоскан.

Настройка времени

Параметры для настройки часового пояса и автоматической синхронизации времени.

Ручная установка времени

Если автоматическая синхронизация по NTP отключена или недоступна, время можно установить вручную.

Для чего нужна фотофиксация

Фотофиксация позволяет автоматически сохранять изображение каждого измеряемого объекта. Это полезно для контроля качества, разрешения спорных ситуаций и ведения визуального архива.

Раздел «Фотофиксация» в личном кабинете — настройки одной камеры

Обзор настроек

Раздел содержит параметры для каждой подключённой камеры. Если подключена одна камера — отображаются настройки для одной. Если подключены две камеры — настройки дублируются для каждой из них.

Камера 1 / Камера 2

Выпадающий список с обнаруженными USB-веб-камерами. Позволяет выбрать конкретное устройство.

Разрешение камеры

Формат видео, частота кадров (FPS) и разрешение изображения.

Отображение видео потока

Включить вывод видео на экран устройства в реальном времени или нет.

Выбор камеры

В выпадающем списке отображаются все USB-веб-камеры, обнаруженные устройством Инфоскан. Каждая камера представлена своим полным именем и идентификатором.

Если подключено две камеры, каждая настраивается независимо: можно выбрать разные разрешения и режимы отображения для каждой.

Настройки для двух подключённых камер

Разрешение камеры

Параметр определяет качество изображения, которое будет получено с камеры. Формат записи содержит три компонента:

Отображение видео потока

Параметр определяет, как камера работает на устройстве Инфоскан.

Процесс настройки

1. Включите параметр «Веб-камера»

   Перейдите в раздел «Основные» в личном кабинете и установите параметр «Веб-камера» в значение «Включено». Нажмите «Сохранить».

2. Подключите камеру к устройству

   Вставьте USB-веб-камеру в USB-порт устройства Инфоскан. Устройство автоматически обнаружит камеру.

3. Обновите страницу браузера

   После подключения камеры обновите страницу личного кабинета. В меню появится вкладка «Фотофиксация».

4. Настройте параметры камеры

   Выберите камеру из списка, установите разрешение и режим отображения видео. Нажмите «Сохранить настройки».

Алгоритмы

Раздел «История» в личном кабинете устройства

Обзор раздела

Раздел «История» предоставляет полный доступ ко всем результатам измерений — от просмотра и фильтрации до экспорта и удаления данных.

Важно: история измерений формируется только при наличии шаблона jsScriptHistorySensor во вкладке «Алгоритмы».

Основные возможности

Настройка столбцов

Наименования столбцов, их количество и порядок отображения определяются шаблоном jsScriptHistorySensor. Новые столбцы можно добавлять и редактировать только через JavaScript код в данном шаблоне.

Для интеграции с внешними системами доступен REST API, который позволяет получать данные истории измерений в формате JSON.

Адрес API:
http://[ip-адрес устройства]/api/history

Полный доступ к данным

Получение всех записей измерений с фильтрацией по параметрам.

Формат JSON

Удобный формат для обработки в любых языках программирования.

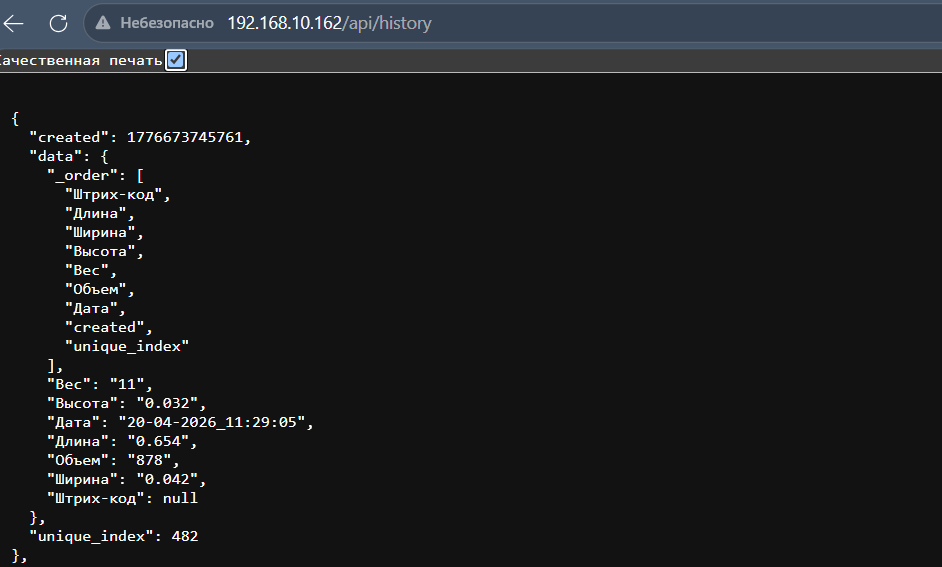

Вывод API истории измерений

Item Type — дополнительные экраны перед измерением

Шаблон jsScriptItemType позволяет добавлять шаги: выбор типа упаковки, ввод количества, сканирование штрих-кода и его проверку.

Шаблон выбора типа упаковки

Отображает список кнопок для выбора типа упаковки. Результат сохраняется в переменную resultPackType.

var buttonListRow = {
  pack1: 'Штука',
  pack2: 'Коробка',
  pack3: 'Паллета'
};

return [
  function(args) {
    return {
      page: 'ListButtonRowPage',
      pageTitle: 'Выберите тип упаковки',
      nameResult: 'resultPackType',
      pageButtons: [buttonListRow.pack1, buttonListRow.pack2, buttonListRow.pack3]
    };
  }
];

Шаблон ввода количества объектов

Отображает экран ввода числа. Результат сохраняется в переменную resultCountPagePack.

return [
  function(args) {
    return {
      page: 'CountPage',
      pageTitle: 'Введите количество штук в грузовой упаковке',
      nameResult: 'resultCountPagePack'
    };
  }
];

Шаблон сканирования штрих-кода

Активирует сканер и ожидает считывания штрих-кода. Результат сохраняется в переменную resultItemTypeScan.

return [
  function(args) {
    return {
      page: 'AdditionalScanPage',
      pageTitle: 'Отсканируйте штрих-код товара',
      nameResult: 'resultItemTypeScan'
    };
  }
];

Подтверждение штрих-кода

Показывает отсканированный код и запрашивает подтверждение у пользователя.

Finish Send — отправка результатов измерения

Этот шаблон отвечает за то, что происходит после успешного измерения: вывод QR-кода, отправка данных по HTTP (XML/JSON), на FTP, в файл, по TCP и т.д.

Вывод QR-кода на экран

Формирует JSON с размерами и весом, выводит QR-код на экран устройства.

return {
  qr: function () {
    return {
      body: function () {
        return '{"size_a_mm":"' + SENSOR.depthFormat + '","size_b_mm":"' + SENSOR.widthFormat +
               '","size_c_mm":"' + SENSOR.heightFormat + '","weight_g":"' + SENSOR.weightFormat + '"}';
      },
      resp: function () {
        return {
          banner: 'Короб успешно измерен',
          comment: ''
        };
      }
    };
  }
};

Отправка данных в формате XML

Отправка данных в формате JSON

Отправка данных на FTP-сервер
